MAH

Dragankare universal

Detta dragankaret kan avändas i flera olika applikationer.
Beslaget skall alltid användas med medföljande US-brickor US50/50/8G.

CE Marking
ETA
Service class 2
Electrogalvanized steel 20 µm
Indoor

Product Details

Images

Features

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • US-bricka: Galvaniserat stål S235JR
  • Korrosionsskydd:
    275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

Benefits

  • Dragankare med smal bredd för användning i applikationer med en minsta virkesdimension på 45 mm.
  • Förankrar trästommen stumt mot grunden. (rekommenderas i seismiska zoner).

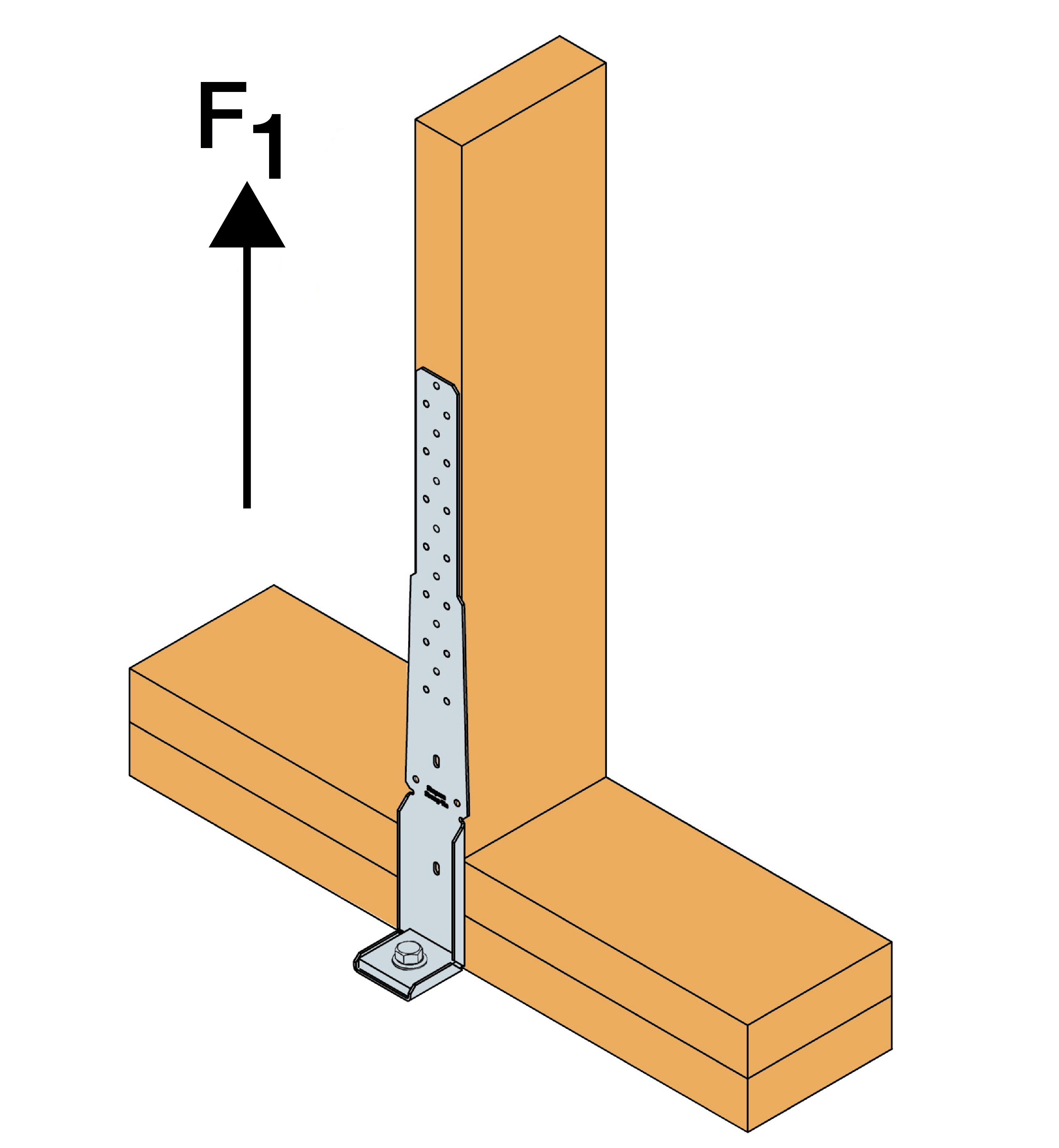

  • Förhindrar att träkonstruktionen reser sig vid ev. lyftkraft



Technical Data

Dimensions

Product Dimensions

References Joist Size [mm] Product Dimensions [mm] Joist Flange B
Width A B C D E t Ø5 Ø18
Min
MAH485/245484535512402231

Karakteristisk bärförmåga - Trä-betong - Delvis utspikning

References Karakteristisk bärförmåga - Trä-betong - Delvis utspikning
Number of Fasteners Characteristic capacities - Timber C24 [kN]
Joist Flange B R1.k - Flat R1.k - Folded
Qty Type Qty Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
MAH485/27CNA1Ø16min(8.7;18.7/kmod)min(9.6;18.7/kmod)min(11.6;18.7/kmod)min(12.3;18.7/kmod)min(8.7;24.6/kmod)min(9.6;24.6/kmod)min(11.6;24.6/kmod)min(12.3;24.6/kmod)

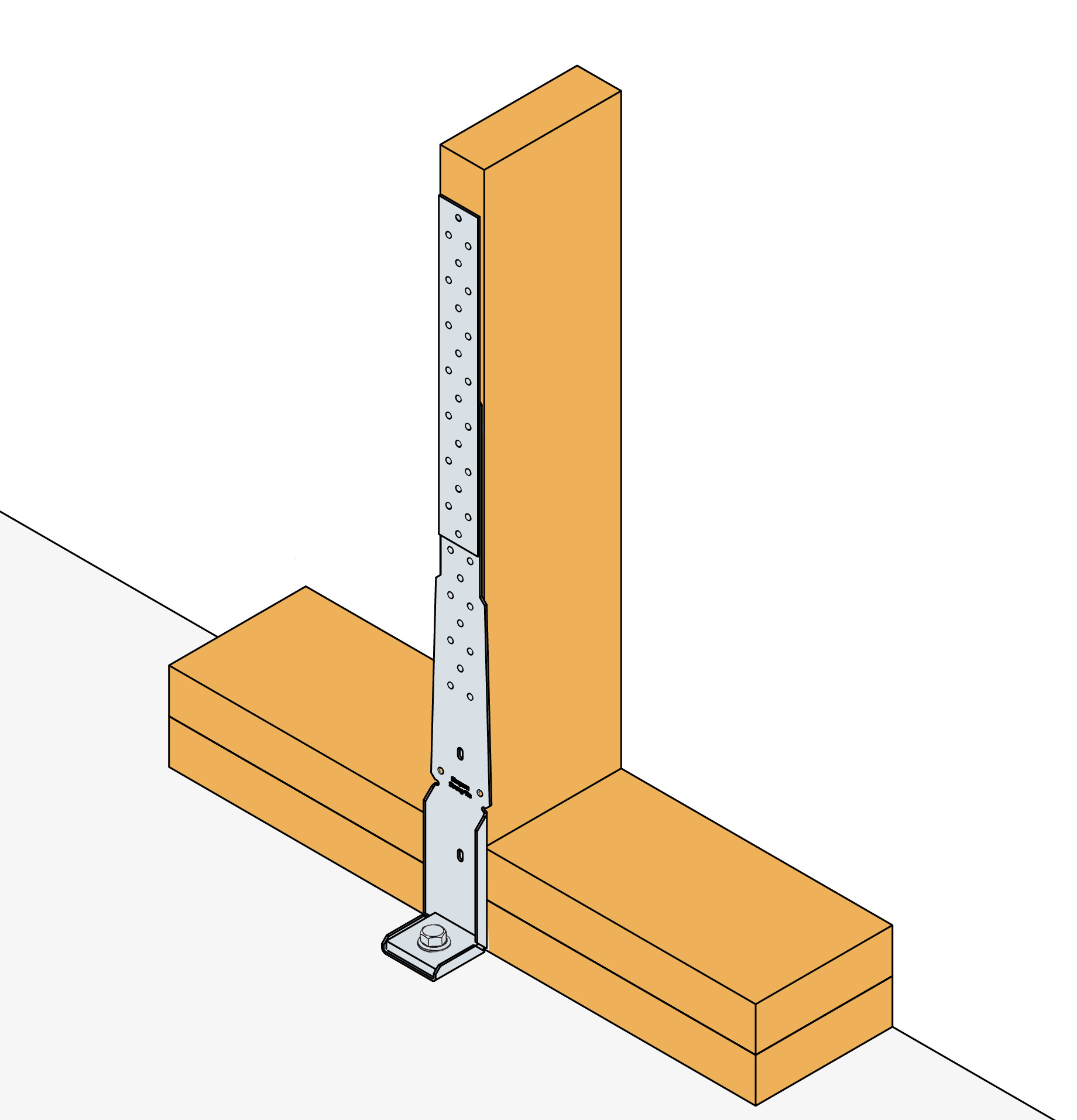

It is possible to increase the uplift capacity of the MAH485/2 by adding a strap FP40/2 or FP60/2. Please refer to the nailing pattern and technical details in the ETA.

Karakteristisk bärförmåga - Trä-betong - Fullständig utspikning

References Karakteristisk bärförmåga - Trä-betong - Fullständig utspikning
Number of Fasteners Characteristic capacities - Timber C24 [kN]
Joist Flange B R1.k - Flat R1.k - Vikt
Qty Type Qty Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
MAH485/221CNA1Ø16min(22.1;18.7/kmod)min(24.3;18.7/kmod)min(29.5;18.7/kmod)min(31.4;18.7/kmod)min(22.1;24.6/kmod)min(24.3;24.6/kmod)min(29.5;24.6/kmod)min(31.4;24.6/kmod)

It is possible to increase the uplift capacity of the MAH485/2 by adding a strap FP40/2 or FP60/2. Please refer to the nailing pattern and technical details in the ETA.

Förenklad karakteristisk bärförmåga - Trä till Betong -Minimal utspikning

References Karakteristisk bärförmåga - Trä-betong - Delvis utspikning
Number of Fasteners Simplified characteristic capacities - Timber C24 [kN]

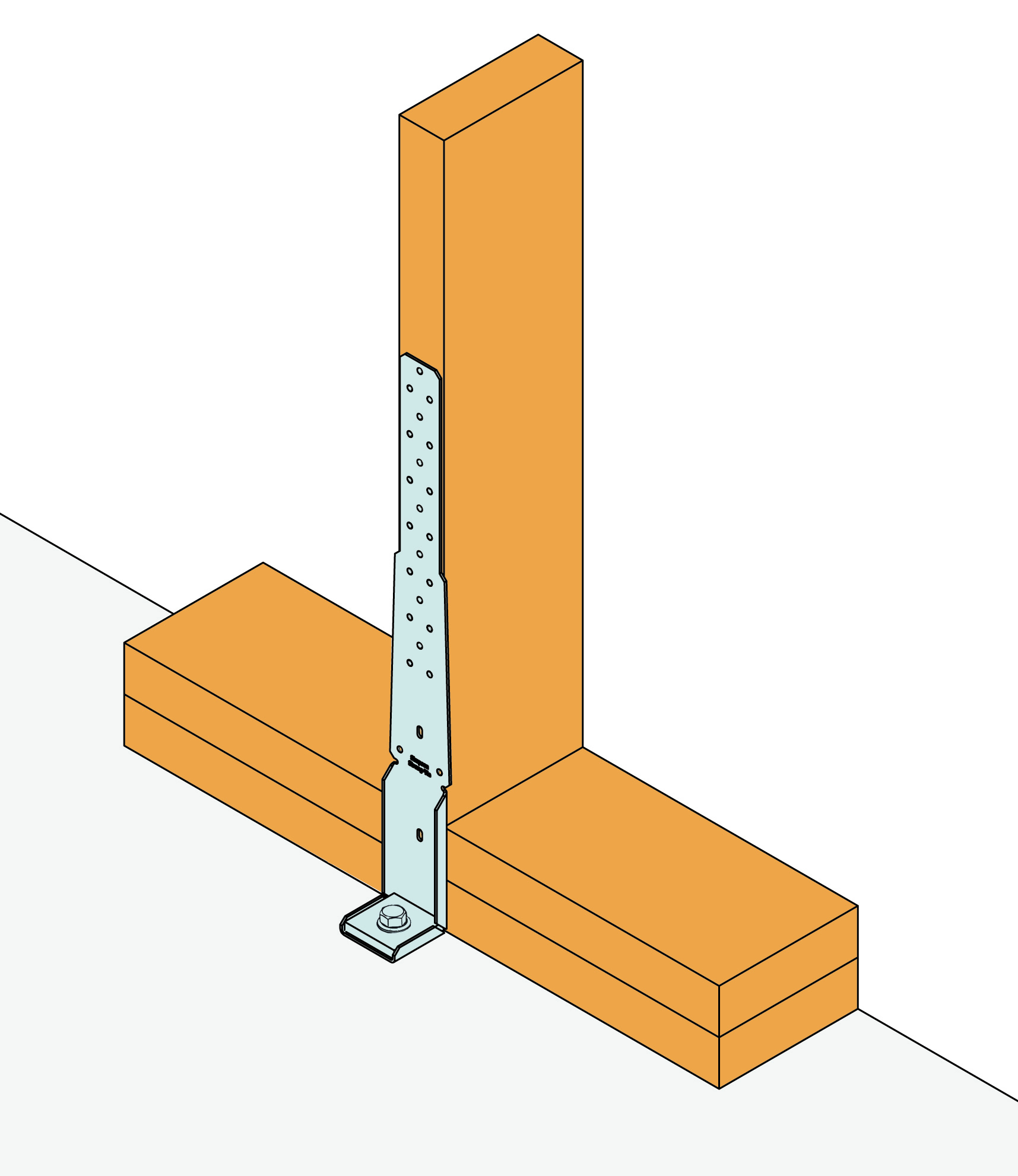

Joist Flange B R1.k - Platt (utvikt) R1.k - Folded
Qty Type Qty Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
MAH485/27CNA1Ø168.79.611.612.38.79.611.612.3

Den angivna karakteristiska bärförmågan är baserad på lastvarighet: ögonblicklig och klimatklass: 2  i enlighet med  EC5 (EN 1995) - Kmod = 1.1 .
För andra lastvarigheter och klimatklasser, vänligen se tabellerna för karakteristisk bärförmåga för mer precisa bärförmågor.

Förenklad karakteristisk bärförmåga - Trä till Betong -Fullständig utspikning

References Karakteristisk bärförmåga - Trä-betong - Fullständig utspikning
Number of Fasteners Simplified characteristic capacities - Timber C24 [kN]
Joist Flange B R1.k - Rak R1.k - Vikt
Qty Type Qty Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
MAH485/221CNA1Ø161717171722.122.422.422.4

Den angivna karakteristiska bärförmågan är baserad på lastvarighet: ögonblicklig och klimatklass: 2  i enlighet med  EC5 (EN 1995) - Kmod = 1.1 .
För andra lastvarigheter och klimatklasser, vänligen se tabellerna för karakteristisk bärförmåga för mer precisa bärförmågor.

Installation

Installation

Fixing

På betong:

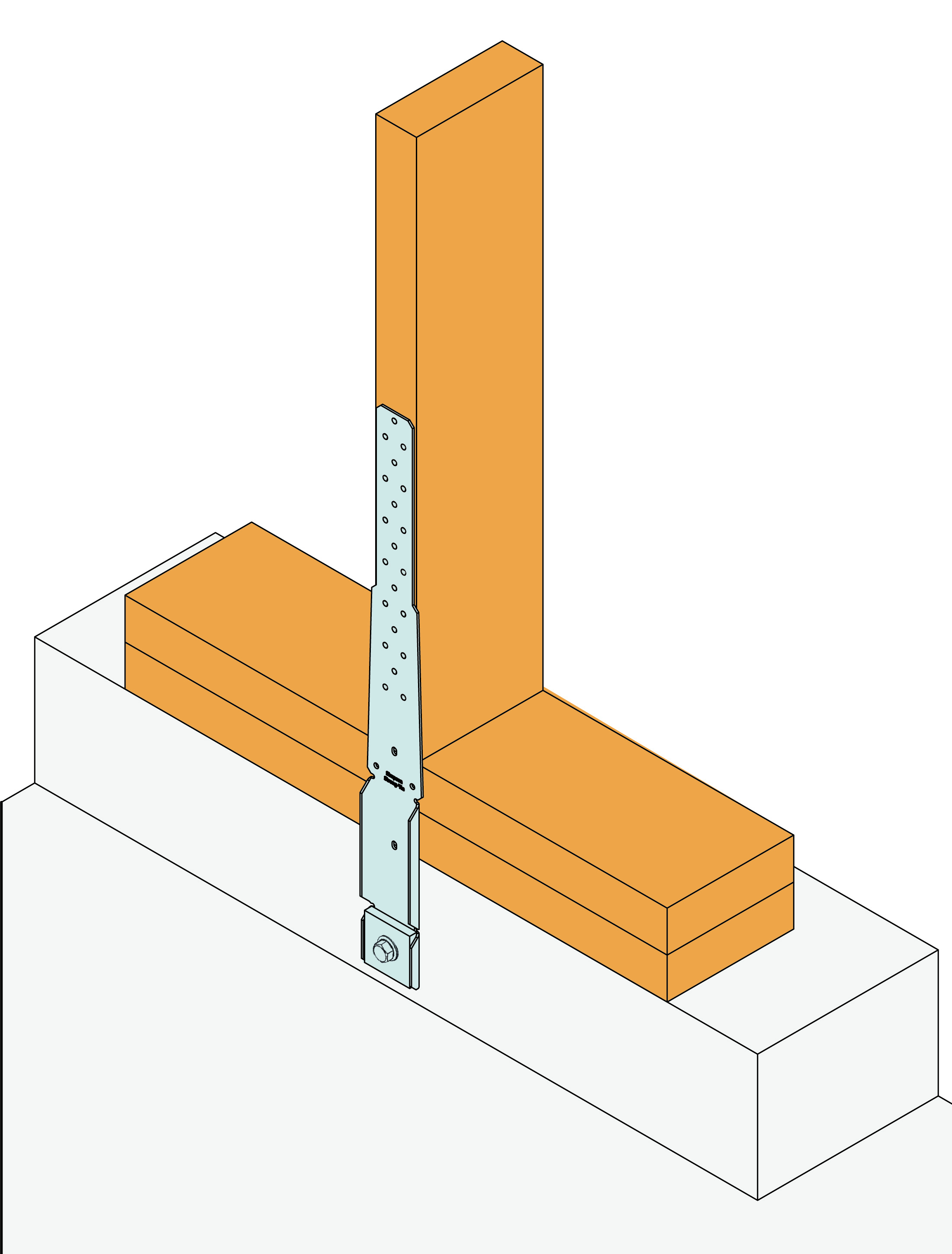

Mekaniskt ankare: Expanderbult typ WA M16-151/30
Kemiskt ankare: Ankarmassa typ AT-HP / Poly GP + pinnbult typ LMAS M16-170/20

På trä:
Ankarspik CNA (Typ av applikation avgör antalet spikar)

Installation

  • Använd endast specificerad infästning angiven för varje applikation med exakt hänsyn till kant och avstånd till ändträ.

Fyrkantsbricka US50/50/8G måste användas för att garantera angiven bärförmåga i tabellerna. Denna hindrar MAH dragankaret från att vika sig vid lyftande kraft. Fyrkantsbrickan US ingår till varje MAH-dragankare.

REKOMMENDATIONER FÖR ANVÄNDNING:
Det rekommenderas att använda MAH-ankaret + US50/50/8G-bricka i slutet av varje trästomme, som stöd för stolpar samt vinkelrätt mot varje öppning.
Denna rekommendation ersätter inte en verifiering som utförs av en behörig konstruktör.



Certification

Declaration of Performance (DoP)

European Technical Assessment (ETA)

CAD and BIM Library

3D

MAH485/2
