SWWZ

Parafusos para madeira estrutural de cabeça plana - Impreg+

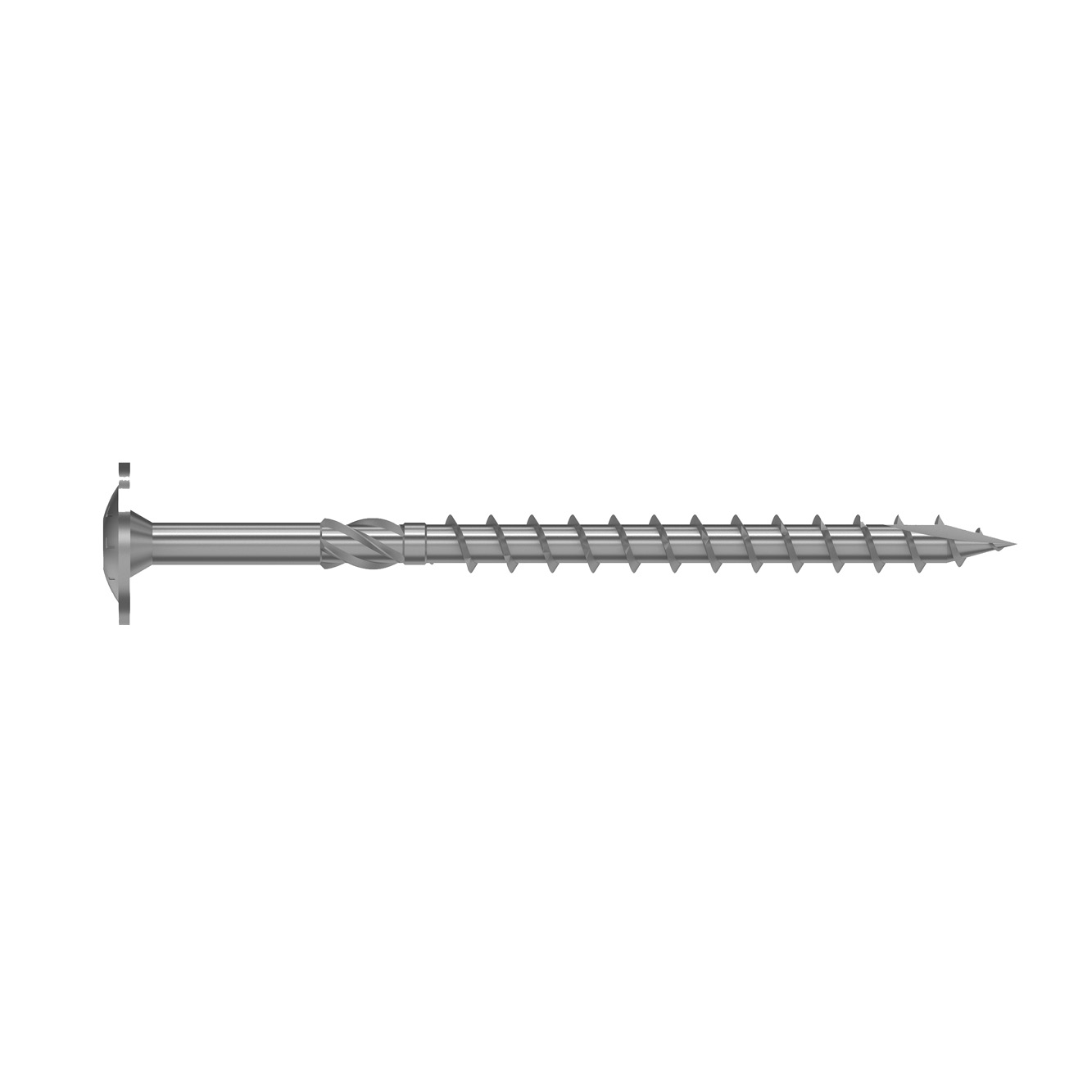

Os parafusos SWWZ da gama Solid-Drive™ para madeira estrutural, de cabeça plana e com rosca parcial, são parafusos disponíveis numa variedade de tamanhos e concebidos para estruturas CLT e glulam, bem como para todas as estruturas de madeira exteriores.
Estes parafusos estruturais de rosca parcial, em diâmetros de 6,0, 8,0 e 10,0 mm, têm um alto poder de aperto e uma excelente resistência.
A cabeça larga permite que o parafuso atinja uma força axial elevada. A pré-perfuração não é necessária

Technical Data Sheet

CE Marking

ETA

Service class 2

Service class 3

Impreg® +

Outdoor

EPD

Product Details

Images

Features

Impreg+

O revestimento Impreg+ é um tratamento de superfície inorgânico e electrolítico, compreendendo zinco e níquel. Esta liga torna o revestimento muito robusto e adequado para ambientes corrosivos.

Aprovado para um ambiente C4 durante 15 anos de acordo com a EN ISO 11997-1:2017, ciclo B,
Em conformidade com REACH, RoHS e ELV,
Sem crómio VI,
Sem corrosão galvânica com ligações de alumínio,
Graças à forte aderência entre o aço e esse revestimento, o Impreg+ não se deteriora durante a instalação ou durante fricção,
Pode suportar temperaturas de até 300°C.

Features:

ETA - European Technical Assessment
No pre-drilling required
High withdrawal resistance
Internal hexagonal drive
Washer head
Type 17 point

Application

Aplicações

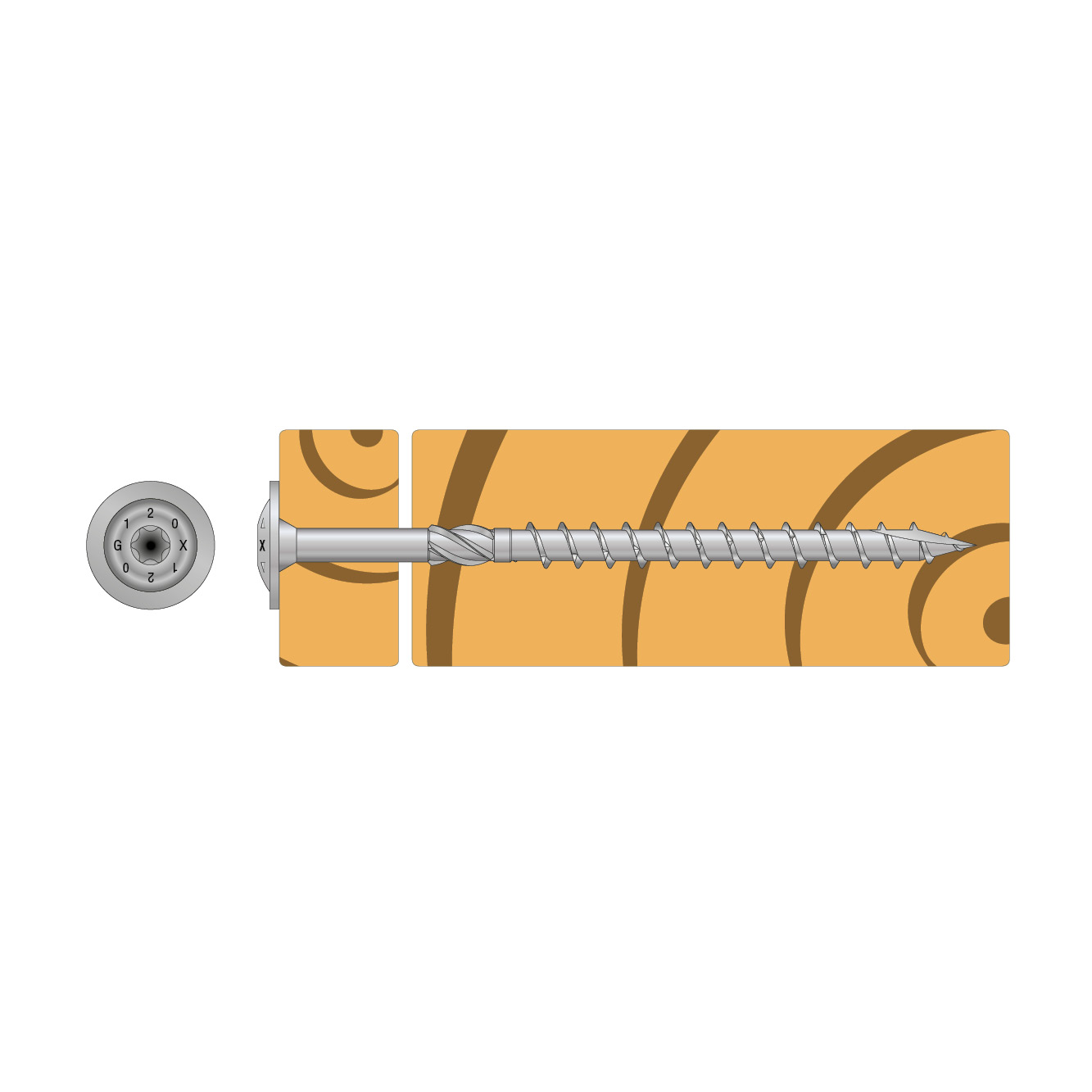

União entre as paredes CLT, Piso CLT na parede CLT, Painel CLT na viga,
Painel na parede,
Montagem meia madeira,
Estruturas de madeira
Utilização exterior e interior...

Vantagens

Cabeça larga para alta resistência à penetração da cabeça,
Revestimento Impreg+ para uso exterior e interior,

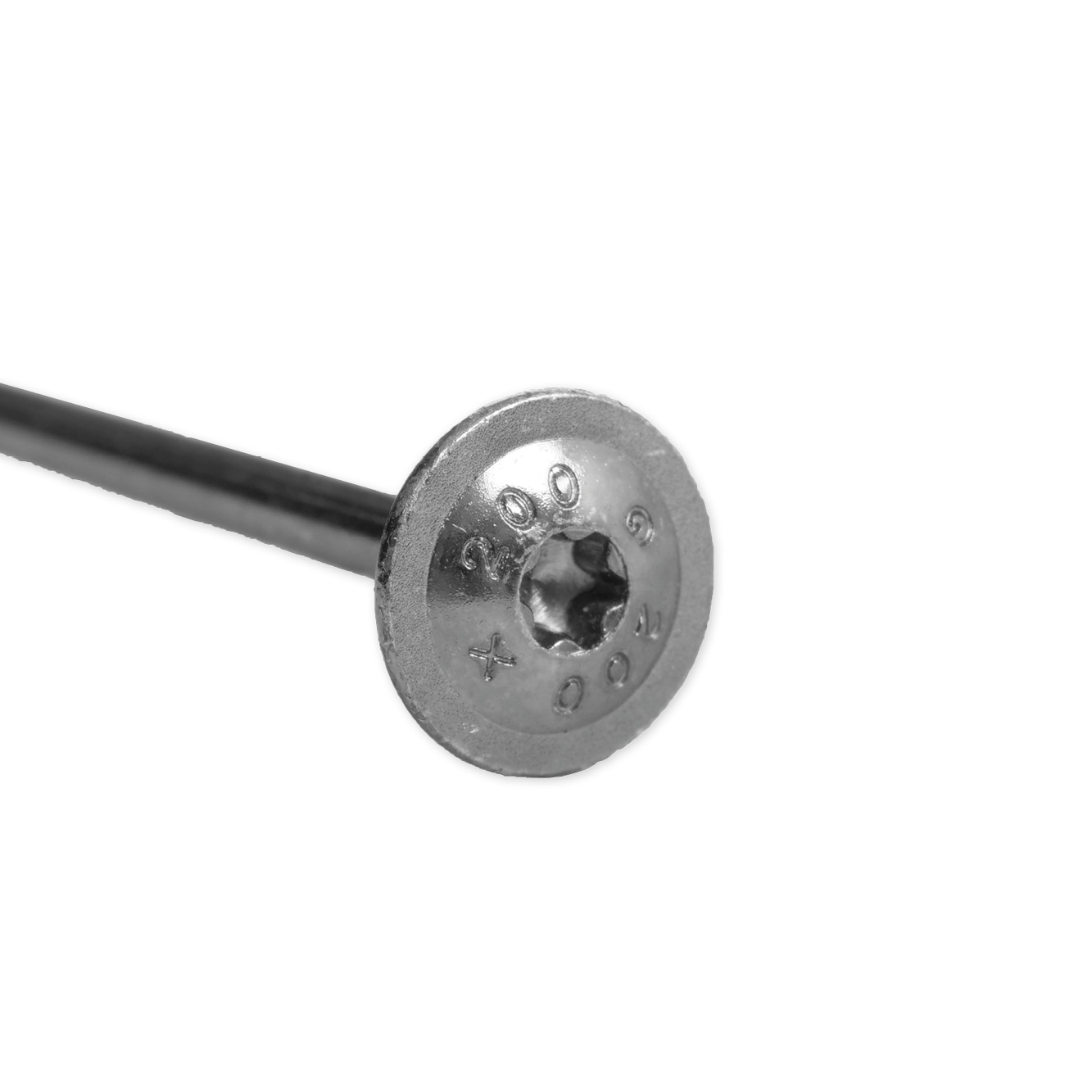

Cabeça em forma de estrela profunda para melhor orientação dos parafusos e vida útil dos bits,
Ponta anti-splitting tipo 17 para melhor iniciação de aparafusamento,
Rosca assimétrica de grande passo e entalhado para melhor resistência ao arrancamento,
O escareador reduz a fricção durante a inserção.

Technical Data

Dimensions

Product dimensions

References	Item code	DB nr.	NOBB nr.	Gunnebo art. nr.	Fastener dimensions [mm]										Qty/box
References	Item code	DB nr.	NOBB nr.	Gunnebo art. nr.	d	l	t_fix	d_h	d₁	A_h	h_t	l_g	l_p	bit	Qty/box
SWWZ6.0X90	76452	2277073	-	76342	6	90	40	14	3.8	-	-	50	-	T-30	50
SWWZ6.0X100	76453	2277074	-	76343		100	30	14	3.8	-	-	70	-	T-30	50
SWWZ6.0X120	76454	2277075	-	76344		120	50	14	3.8	-	-	70	-	T-30	50
SWWZ8.0X80	76455	2277076	-	76345	8	80	30	22.2	5.3	-	-	50	-	T-40	50
SWWZ8.0X90	76457	2277077	-	76346		90	40	22.2	5.3	-	-	50	-	T-40	50
SWWZ8.0X100	76601	2277079	-	76347		100	50	22.2	5.3	-	-	50	-	T-40	50
SWWZ8.0X120	76603	2277081	-	76350		120	40	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X140	76604	2277082	-	76351		140	60	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X180	76605	2277083	-	76353		180	100	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X200	76606	2277084	-	76354		200	120	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X240	76607	2277086	-	76355		240	160	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X300	76608	2277089	-	76356		300	220	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X340	76609	2277091	-	76357		340	260	22.2	5.3	-	-	80	-	T-40	50
SWWZ10.0X160	76610	2277092	-	76358	10	160	80	25.9	6.3	-	-	80	-	T-40	25
SWWZ10.0X180	76611	2277100	-	76359		180	100	25.9	6.3	-	-	80	-	T-40	25
SWWZ10.0X200	76612	2277102	-	76360		200	120	25.9	6.3	-	-	80	-	T-40	25
SWWZ10.0X240	76613	2277104	-	76361		240	160	25.9	6.3	-	-	80	-	T-40	25

Product characteristic properties

References	Product characteristic properties
References	Characteristic Yield Moment – M_y,k [Nm]	Characteristic withdrawal parameter - f_ax,k,90° [N/mm²]	Characteristic head pull-through parameter - f_head,k [N/mm²]	Characteristic tensile capacity - f_tens,k [kN]	Characteristic torsional strength - f_tor,k [Nm]	Torsonial ratio
SWWZ6.0X90	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X90	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5
