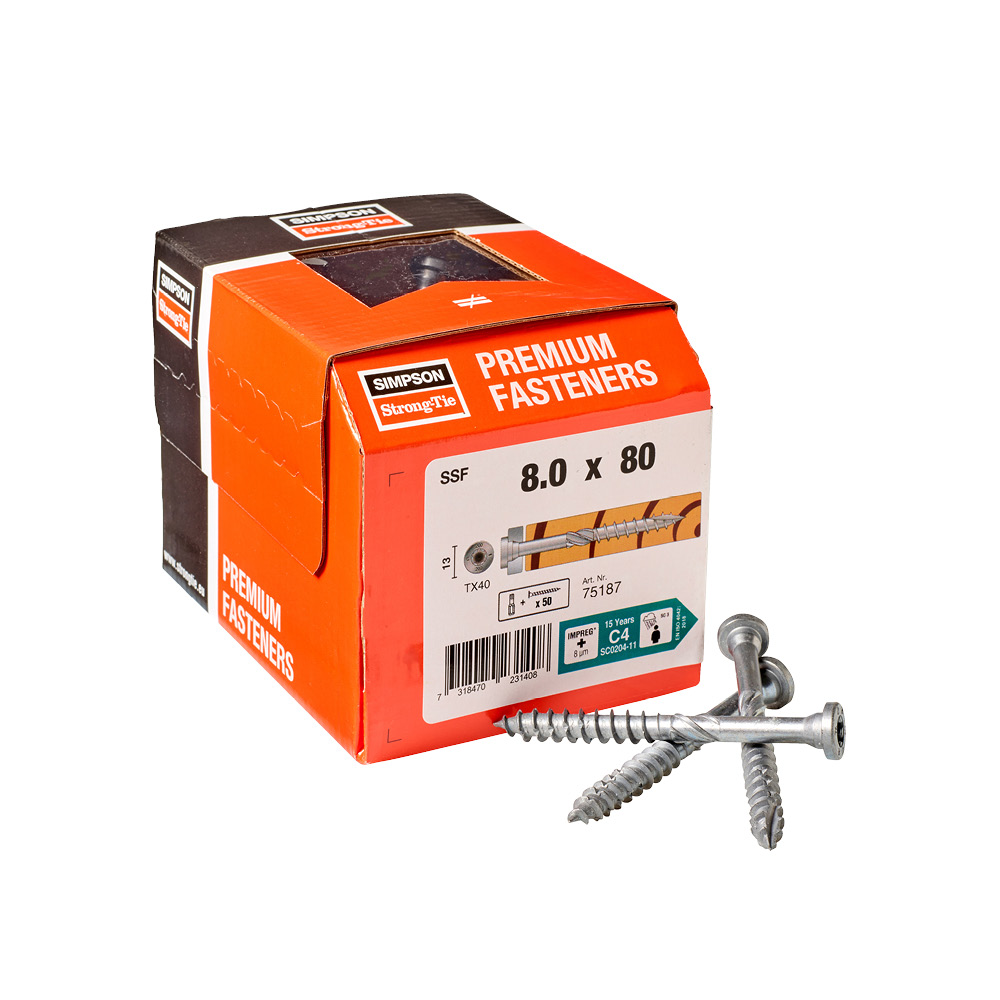

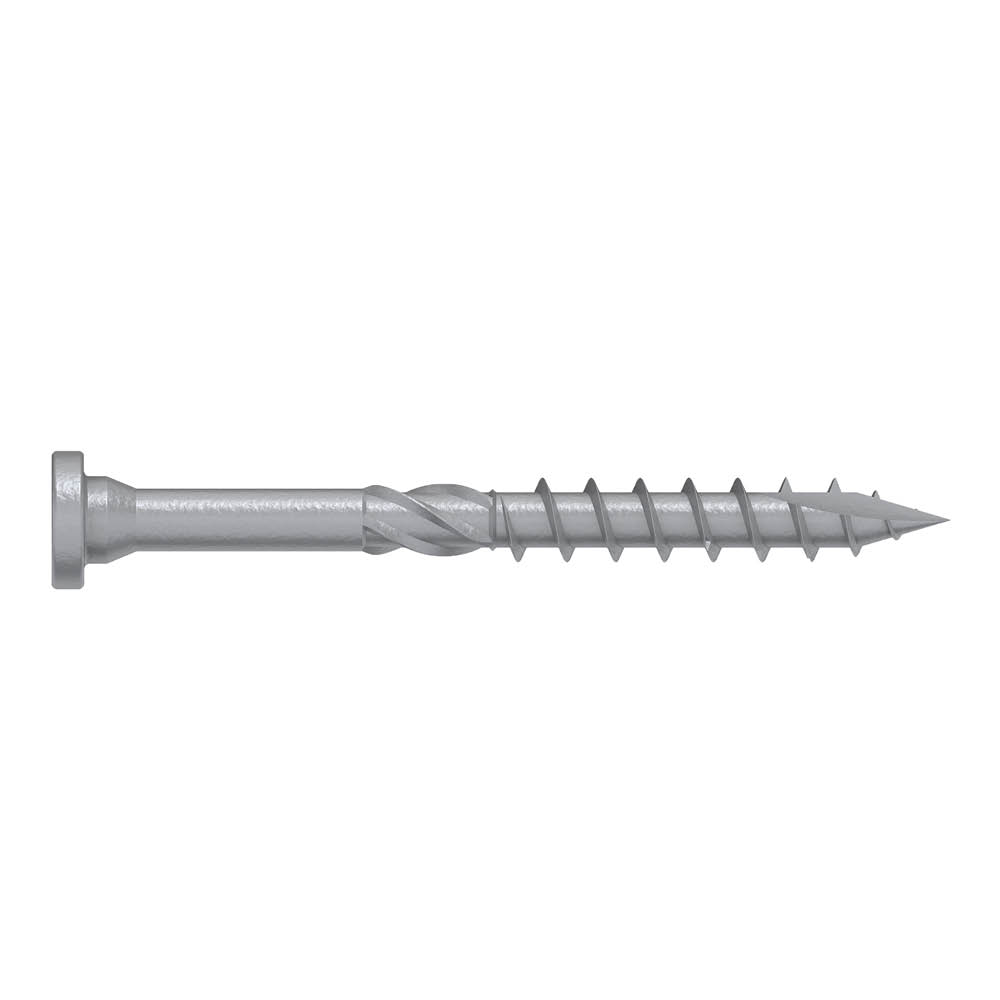

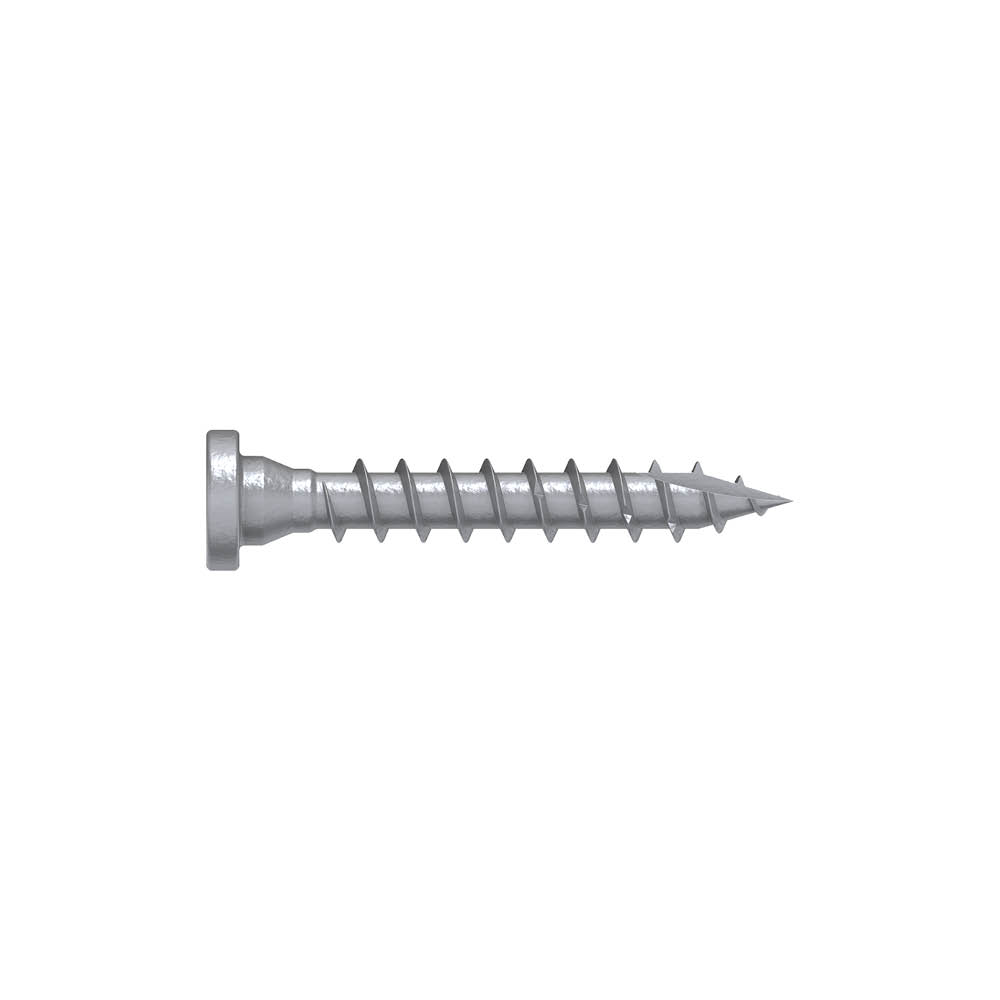

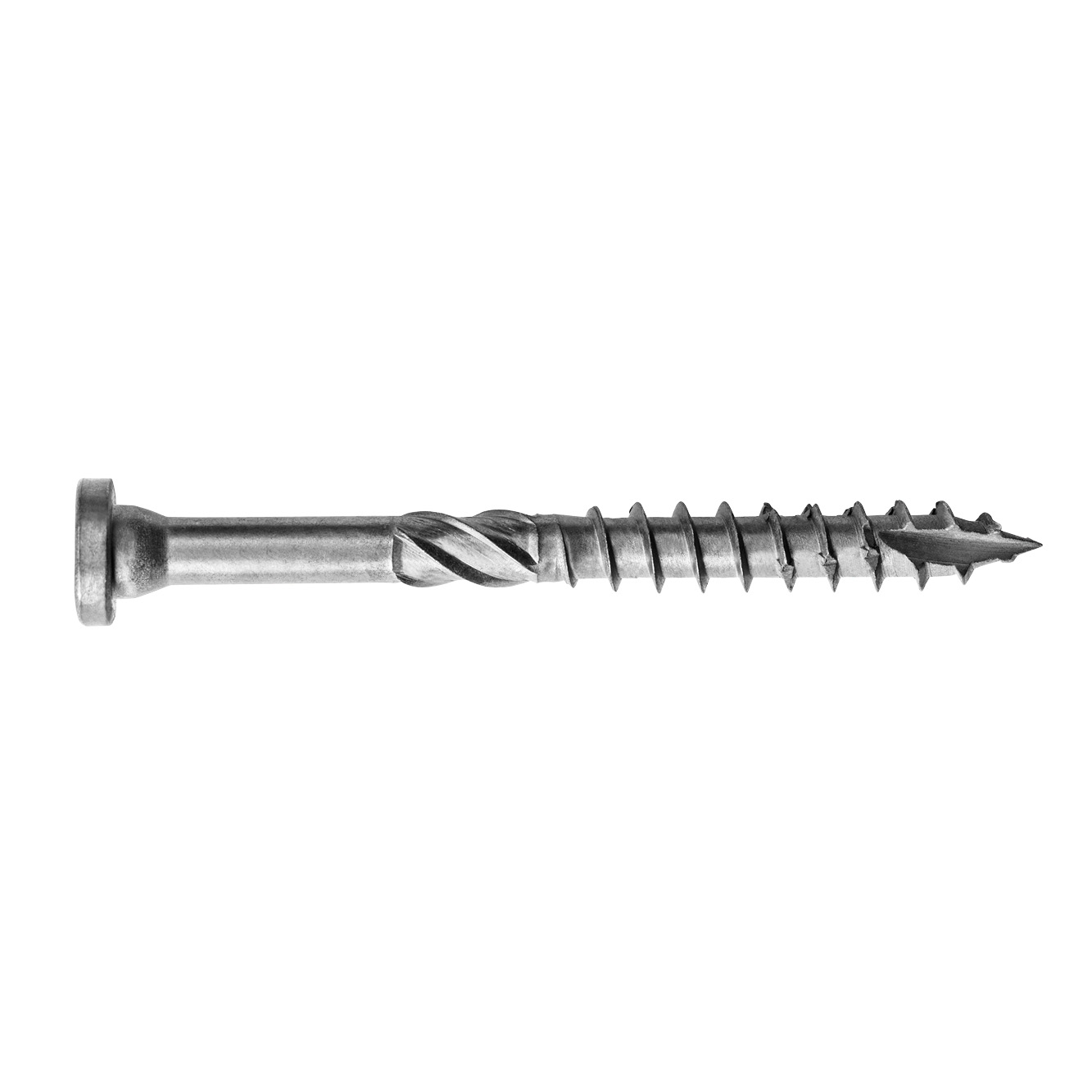

SSF

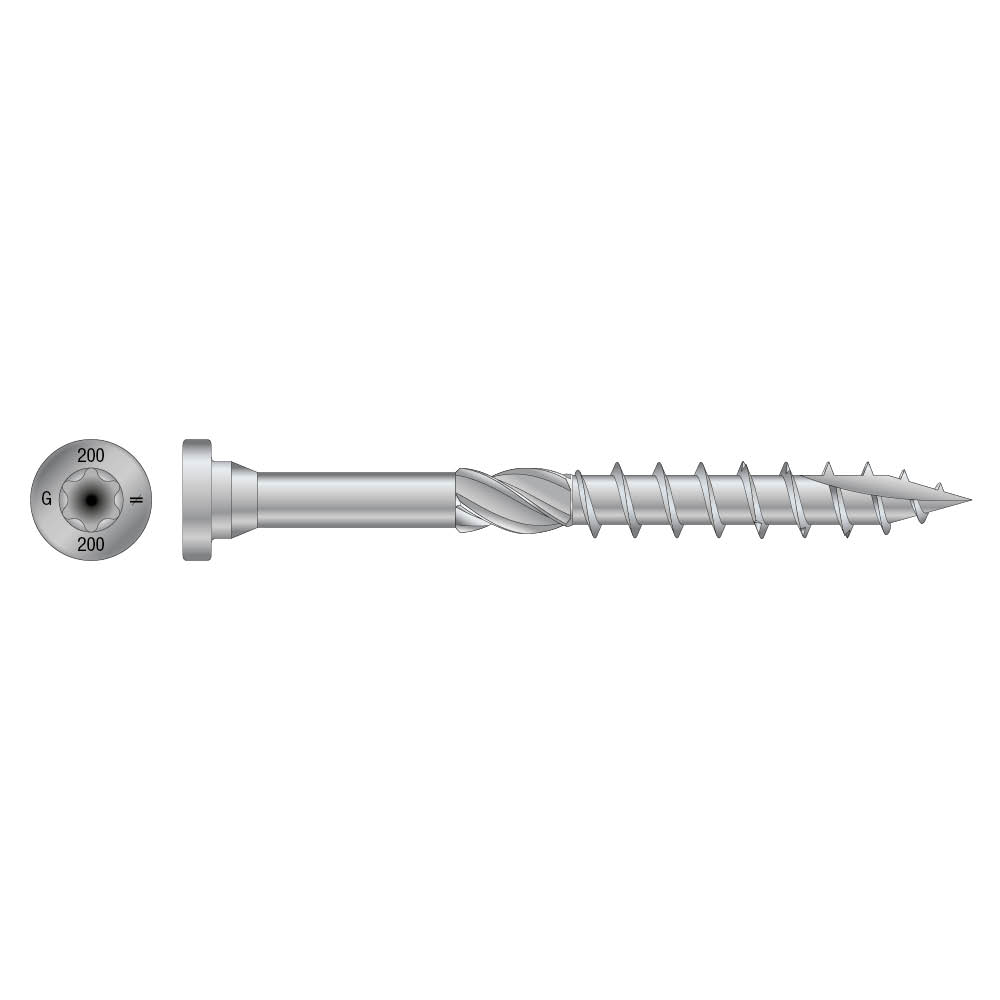

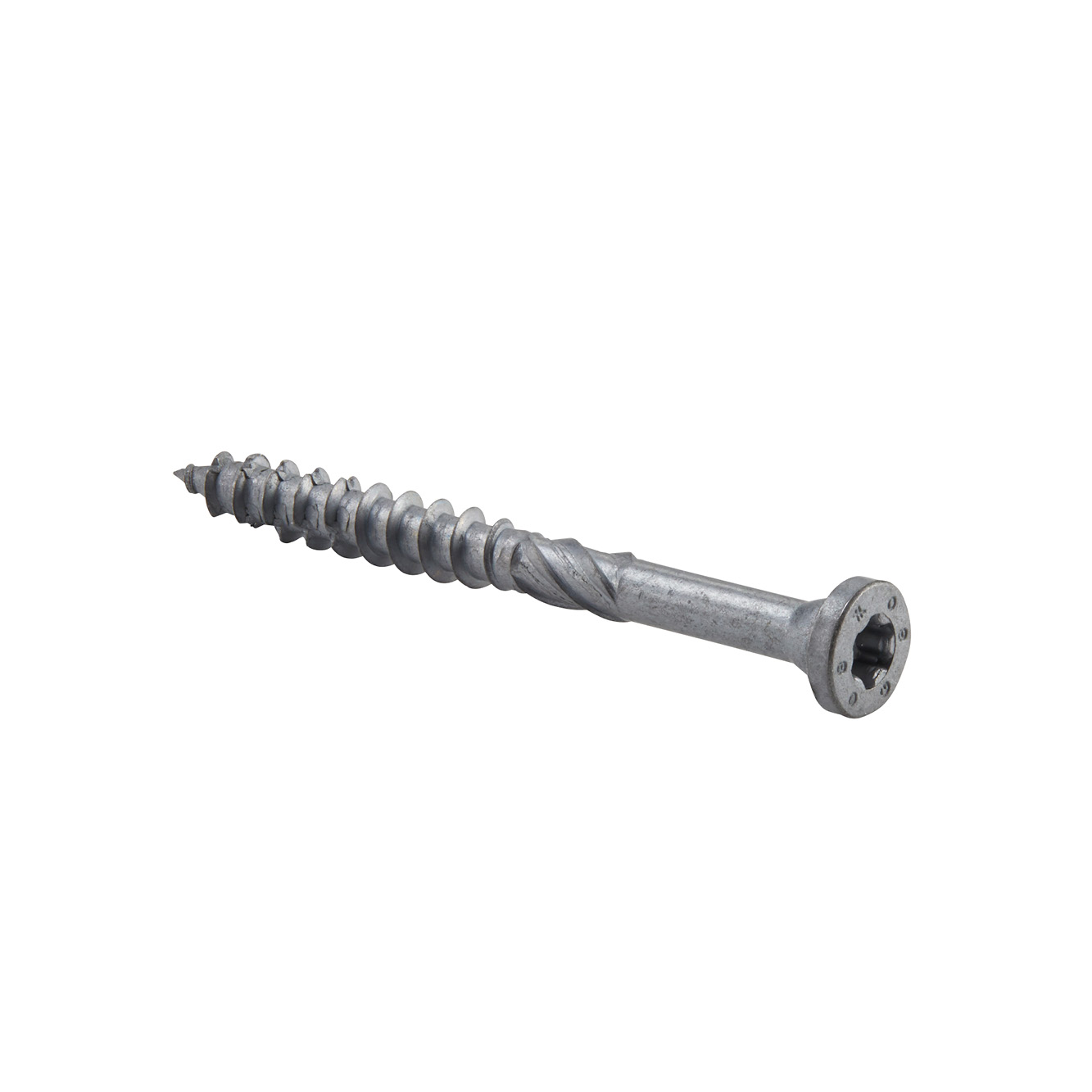

Flat Round Head Connector Screw Impreg®+

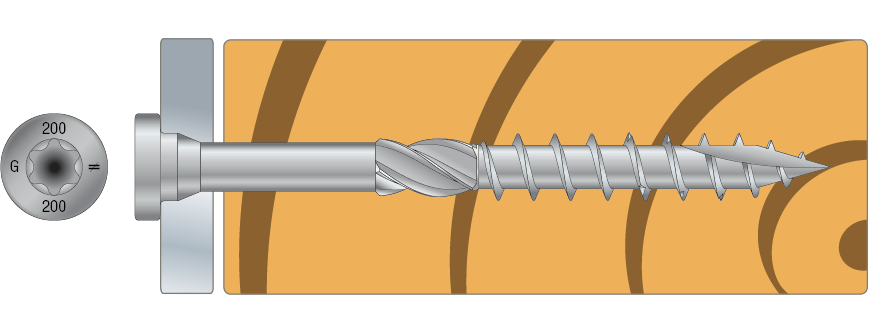

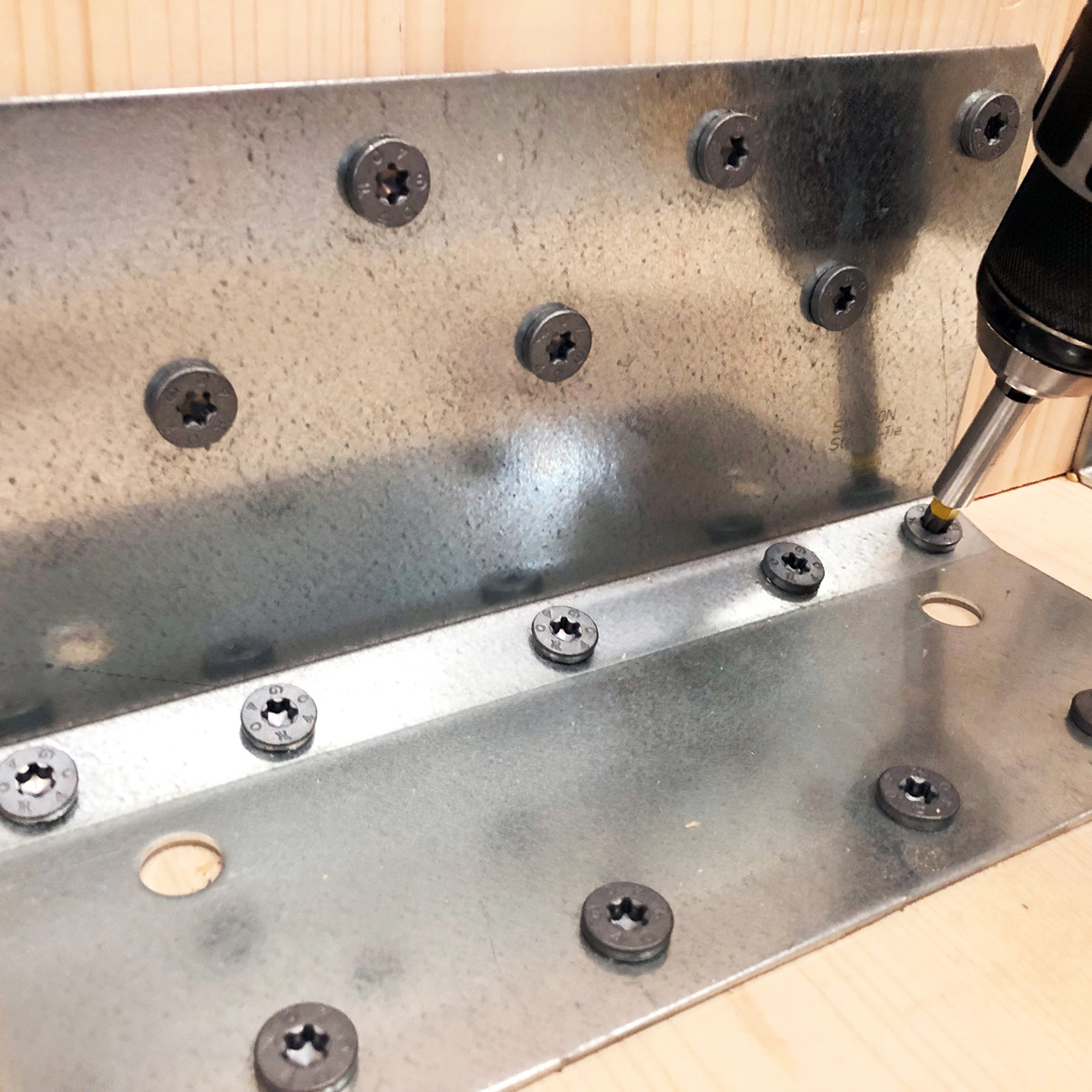

SSF is used together with connectors where high load capability is required. The conical shape under the head makes a perfect fitting to the connector hole, creating a firm assembly. Suitable for exterior use.

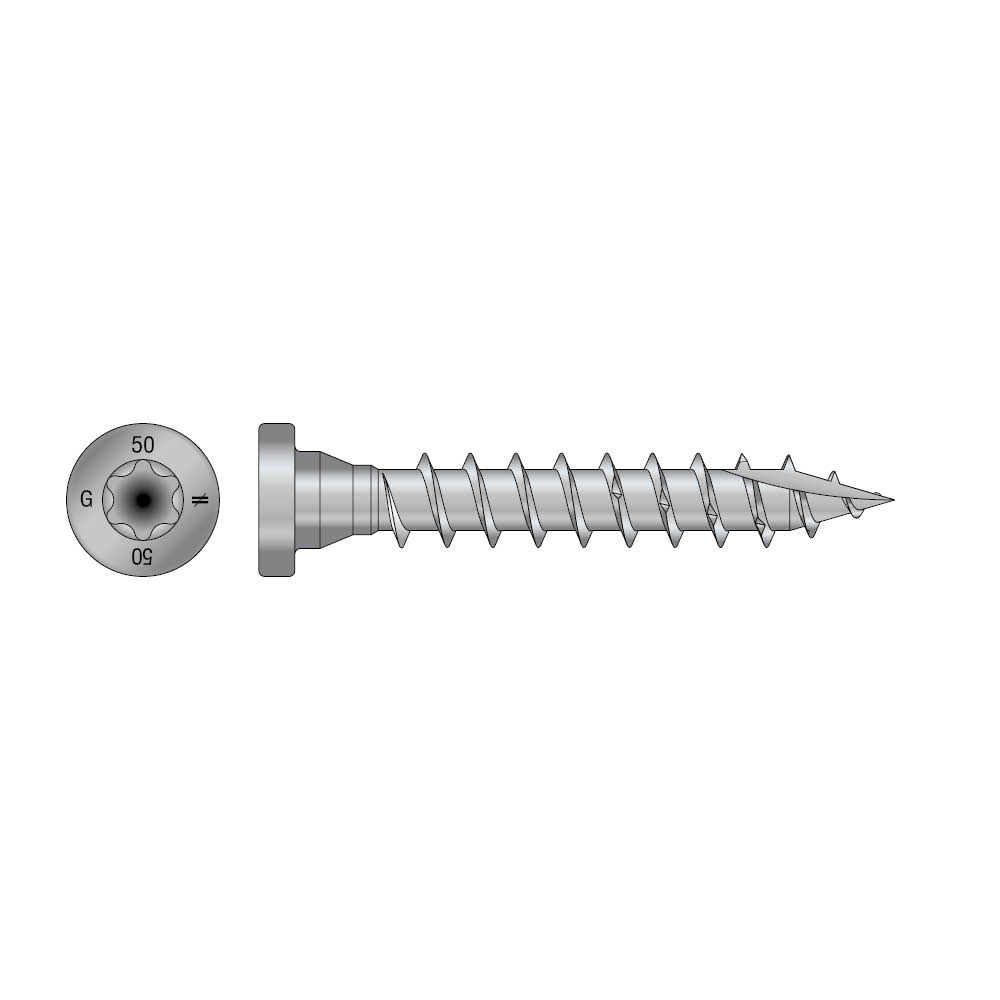

The cut point type 17 prevents cracking, and the milling thread and serrated thread reduce the insertion torque. SSF has a round flat head with 6 lobe drive, creating an esthetically improved end-result.

CE Marking

ETA

New

Impreg® +

Outdoor

Fastener Designer
Technical Data

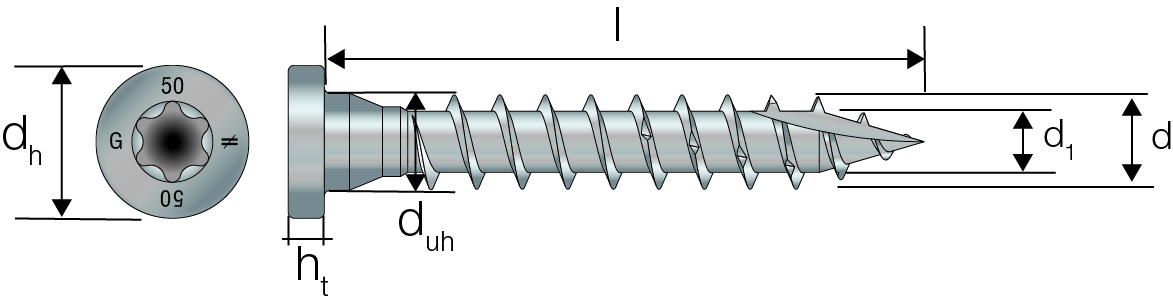

Product dimensions
| Reference | Fasteners Dimensions | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Item Code | Other | Product Dimensions[mm] | ||||||||
| Weight[kg] | d[mm] | l[mm] | dₕ[mm] | ht[mm] | duh[mm] | d₁[mm] | lg[mm] | bit[mm] | ||
| SSF8.0X40 | 75185 | 0.01 | 8 | 40 | 13 | 3 | 8.2 | 5.1 | 32 | T-40 |
| SSF8.0X60 | 75186 | 0.014 | 8 | 60 | 13 | 3 | 8.2 | 5.1 | 42 | T-40 |
| SSF8.0X80 | 75187 | 0.014 | 8 | 80 | 13 | 3 | 8.2 | 5.1 | 42 | T-40 |
| SSF10.0X40 | 75188 | 0.014 | 10 | 40 | 15 | 3 | 10.2 | 6.2 | 32 | T-40 |
| SSF10.0X60 | 75189 | 0.017 | 10 | 60 | 15 | 3 | 10.2 | 6.2 | 42 | T-40 |
| SSF10.0X80 | 75190 | 0.026 | 10 | 80 | 15 | 3 | 10.2 | 6.2 | 42 | T-40 |

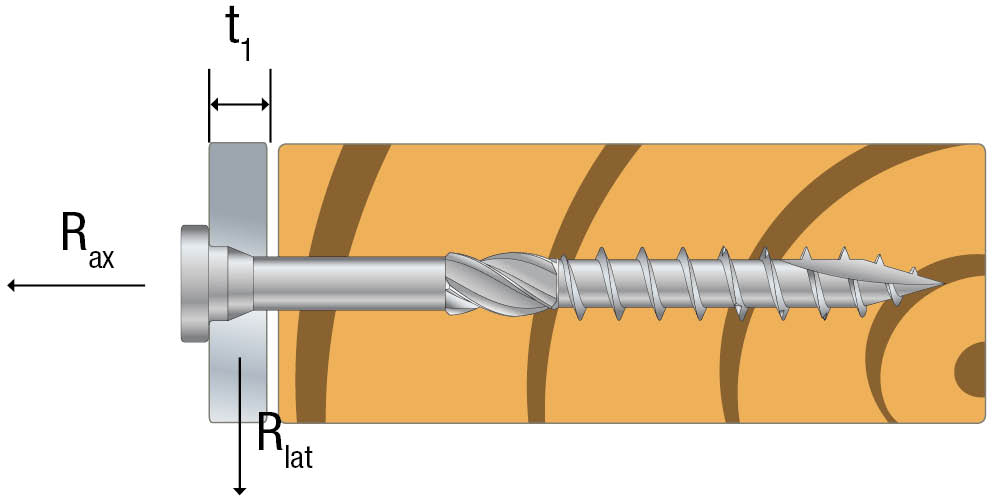

Characteristic properties
| Reference | Screw Parameters | ||||
|---|---|---|---|---|---|
| Characteristic parameters | |||||
| Characteristic Yield Moment My,k[Nm] | Characteristic Withdrawal Parameter fax,k,90°[N/mm²] | Characteristic Head Pull-Through Parameter fhead,k[N/mm²] | Characteristic Tensile Capacity ftens,k[kN] | Torsional ratio | |
| SSF8.0X40 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF8.0X60 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF8.0X80 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF10.0X40 | - | - | - | - | - |
| SSF10.0X60 | 38.7 | 12.1 | - | 32.8 | ≥ 1,5 |
| SSF10.0X80 | 38.7 | 12.1 | - | 32.8 | ≥ 1,5 |
Certification
European Technical Assessment (ETA)
Show history
CAD and BIM Library
2D
SSF10.0X40
-
-
-
-
SSF10.0X60
-
-
-
-
SSF10.0X80
-
-
-
-
SSF8.0X40
-
-
-
-
SSF8.0X60
-
-
-
-
SSF8.0X80
-
-
-
-
3D
SSF10.0X40
-
-
-
-
-
SSF10.0X60
-
-
-
-
-
SSF10.0X80
-
-
-
-
-
SSF8.0X40
-
-
-
-
-
SSF8.0X60
-
-
-
-
-
SSF8.0X80
-
-
-
-
-
