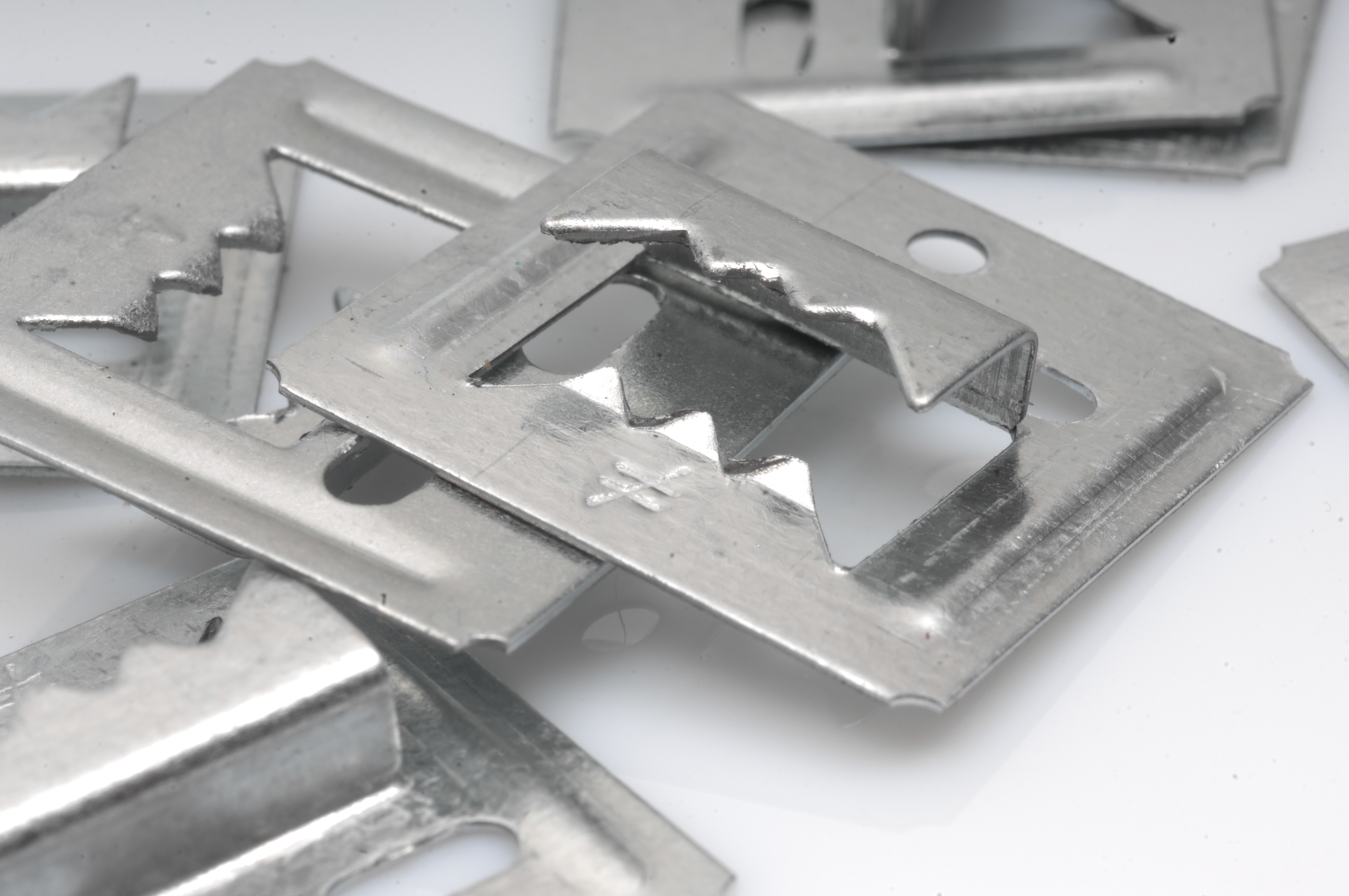

CLIP
Clip
Replacement clip for QDPRO64
Service class 2
Indoor
Electrogalvanized steel Z275
Product Details
Images
Fixation de lame de lambris bois par CLIP avant emboîtement.
Fixation du CLIP par agrafe
Fixation du CLIP par pointe
Features
Application
Technical Data
Dimensions
Dimensions
| References | Dimensions [mm] | Assemblages | Bois C18 | Entraxe maxi des solivettes [cm] | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Agrafes perç. obl. Ø2,5x6 | Pointes Perçages Ø2,5 | Largeur [mm] | Densité [u/m²] | ||
| CLIP2/250 | 24 | 0.4 | 24 | 2 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP3/250 | 24 | 0.4 | 24 | 3 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP3.5/250 | 24 | 0.4 | 24 | 3.5 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP4/250 | 25 | 0.6 | 25 | 4 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP5/250 | 25 | 0.6 | 25 | 5 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
Installation
Installation
Fixation de lame de lambris bois par CLIP avant emboîtement.
Fixation du CLIP par agrafe
Fixation du CLIP par pointe
